 انژکتورشور

معرفی دستگاه:



امروزه در خودرو ها برای داشتن احتراق کامل تر در موتور خودرو و تولید آلودگی کمتر



از سیستم پاشش سوخت یا انژکتور  fuel injection استفاده می شود.



این سیستم شامل سوزن های پاشش سوخت میشود که هر 40 هزار کیلومتر نیاز به



شستشوی دارد که در صورت عدم رسیدگی به موقع باعث کاهش کارایی آن و در نتیجه



کاهش بازده موتور احتراقی خودرو می شود.



دستگاه انژکتورشوی برای رفع این مشکل و بازگرداندن سوزن های انژکتور به حالت



اولیه استفاده می شود.



دستگاه با دو روش شستشو فشار بالا و امواج التراسونیک با داشتن برنامه های مختلف



شستشوی باعث رفع جرم ها و گرفتگی های انژکتورها می شود.

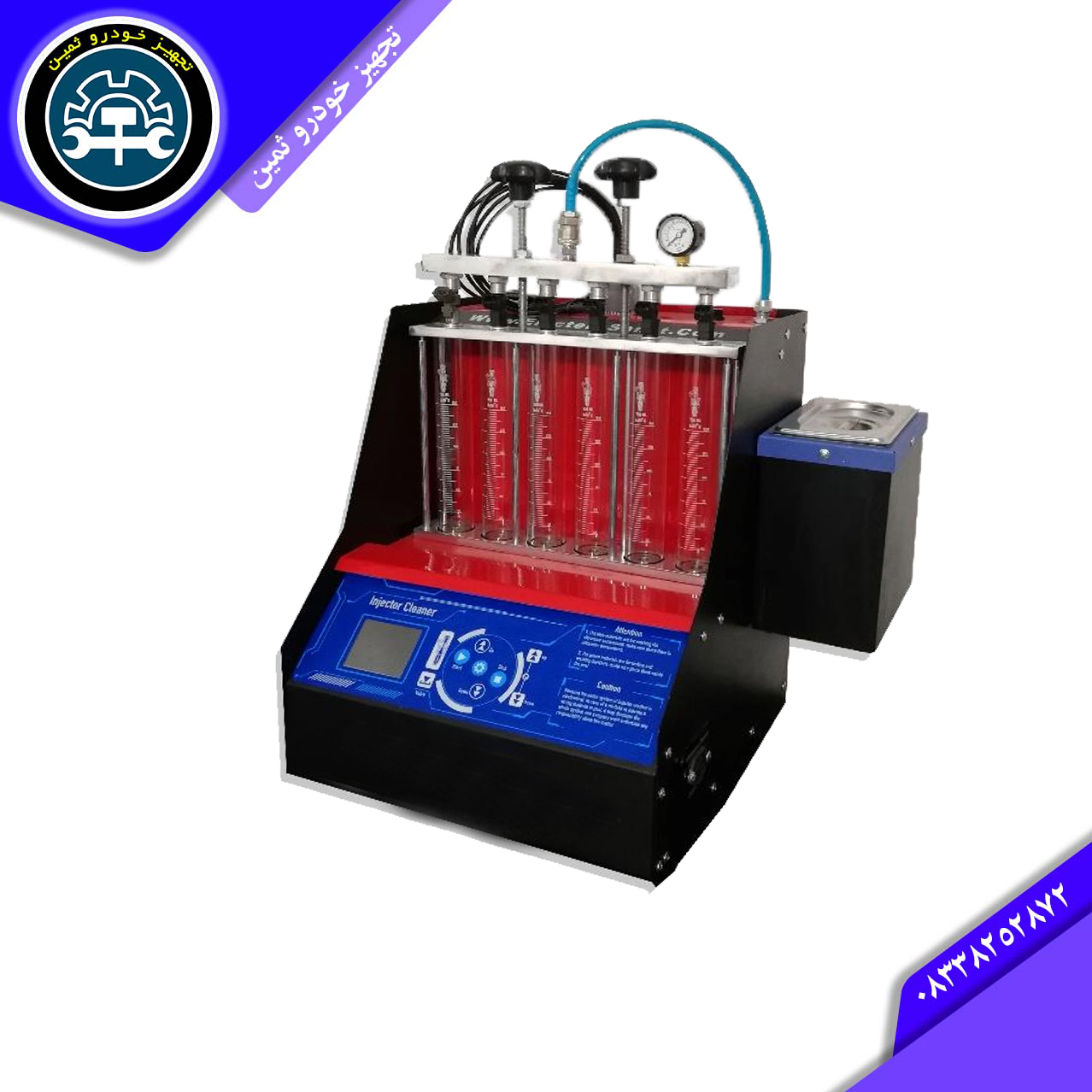

 انژکتور شور 6کاناله





قطعات موجود در بسته بندی





پکیج کابل





محتویات جعبه ابزار









مشخصات ظاهری دستگاه

شلنگ انتقال مواد

نکات ایمنی و نگهداری



محیط کار می بایست مجهز به سیستم اطفاء حریق باشد و مایع تست از شعله و جرقه دور نگه داشته شود.





پس از استفاده دستگاه را خاموش نموده و تمییز نمائید.





دستگاه را در حالت افقی قرار دهید و از کج کردن آن خودداری کنید.





درهنگام استفاده از مایع انژکتورشوی از دست زدن و استنشاق آن خودداری کنید.





در هنگام کار از نزدیک نبودن دستگاه به هرگونه جرقه و آتش مطمئن شوید.





مراقب باشید مایع شستشو به قسمت های الکتریکی دستگاه پاشیده نشود.





درصورت ریختن مایع شستشو بر روی دستگاه فورا دستگاه را با یک دستمال خشک کنید.





هنگام پر کردن مخزن به گیج مخزن واقع در کنار دستگاه توجه داشته باشید.





مخزن را بیش از اندازه پر نکنید.





برای شستشو فقط از مایع شستشوی مخصوص استفاده کنید.





هرگز مایع مخصوص شستشوی التراسونیک را به درون مخزن دستگاه نریزید.





لبه شلنگ های همراه دستگاه به مرور زمان دچار فرسودگی می شوند در این صورت

میتوانید مقدار مناسبی از آن را بریده سپس به اتصال مربوط به آن مجددا متصل کنید.





فیلتر پمپ بنزین بعد از استفاده زیاد دچار جرم گرفتگی می شود.در زمان مناسب آن

را تعویض کنید.



از درستی اتصال مربوط به خروجی پمپ به ریل شستشوی اطمینان حاصل کنید.

(درصورت اتصال نادرست مواد شستشو با فشار به محیط پاشیده می شود(



نگهداری از دستگاه التراسونیک:



پس از هر بار استفاده بمدت 7 دقیقه به دستگاه استراحت دهید.





پس از استفاده و پایان روز کاری مواد داخل حمام دستگاه را تخلیه کنید.





مواد التراسونیک را پس از حداکثر 14 بار مصرف عوض کنید.



سطح مواد موجود در حوض باید مماس با صفحه نگهدارنده انژکتور باشد.



نگهداری از قسمت برق دستگاه:



توجه: در مواردی که انژکتور ها دارای جرم زیادی می باشند ممکن است باعث بار اضافه بر روی دستگاه شده باعث سوختن فیوز دستگاه شود.

(بخصوص انژکتور های گاز)



شستشوی را در دو مرحله انجام دهید.

ابتدا بدون اتصال کابل های انژکتور در حوض التراسونیک شستشوی دهید سپس شستشوی با فشار را انجام دهید.

تعویض فیوز : دستگاه دارای 6 فیوز است یکی در بالای دستگاه و دیگری درکانکتور برق دستگاه قرار دارد.



فیوز بالای دستگاه10 یا 15 آمپر

فیوز کانکتور پاور دستگاه5یا4آمپر



نگهداری از شیشه ها:



این بخش شامل نگهداری یا سرویس بموقع شیشه ها و واشرها و بخصوص شیرهای زیرسیلندرها می باشد

برای اینکار؛ شیشه ها را همیشه پس از هرروز کاری با محلولی ازآب و صابون از سمت بیرون شستشو دهید





 اگر شیشه ها از سمت داخل کدر شدند با یک پارچه آغشته به الکل آن ها را از سمت داخل از طریم سوراخ های روی کفه باالی تمیز کنید.



دقت کنید برایشستشوی شیشه از مواد حاوی تینر به هیچ وجه استفاده نگرد چراکه تینر حالل رنگ است و باعث پاک شدن

مدرج های روی آن میگردد .



واشر های زیر شیشه از نوع ضد بنزین یا وایتون می باشند دقت شود اگر این واشر ها با تینر تماس پیدا کنند دچار پوسیدگی و دفورمگی می شوند.



حتی المقدور سعی شود که در هیچ جای دستگاه از مواد حاوی تینر استفاده نگردد





نگهداری از اتصالا و کوپلینگ ها:



دستگاه در قسمت اتصال شیلنگ به ریل سوخت مجهز به کوپلینگ هیدرولیک)غیراتوماتیک( می باشد این کوپلینگ ها به دلیل مصرف زیاد یا اتصال نادرست نری و مادگی

و یا فشار بیش از حد ضامن دچار نشتی می شوند که برای برطرف کردن این نشتی؛

ابتدامطمئن شوید که هیچ فشاری در داخل شیلنگ وجود نداشته باشد برای اینکار از فشاردستگاه در قسمت اتصال شیلنگ به ریل سوخت مجهز به کوپلینگ هیدرولیک)غیر

اتوماتیک( می باشد

این کوپلینگ ها به دلیل مصرف زیاد یا اتصال نادرست نری و مادگی

و یا فشار بیش از حد ضامن دچار نشتی می شوند که برای برطرف کردن این نشتی؛ ابتدا

مطمئن شوید که هیچ فشاری در داخل شیلنگ وجود نداشته باشد برای اینکار از فشاردقت کنید که این اورینگ بصورت کامل در جای خود

بنشیند و در هنگام اتصال نری و مادگی می بایست به

راحتی و بدون هیچگونه فشار مازادی با هم کوپل شوند



راهنمای استفاده از دستگاه:



شستشوی با فشار

شستشوی با امواج التراسونیک



شستشوی با فشار



مرحله ی اول:

برای شروع کار با دستگاه ابتدا باید قسمت های مختلف دستگاه را با دقت و به درستی وصل کنید.



.ماسوره های انژکتور را در بالای ریل نگهدارنده استوانه های شیشه ای، داخل حفره ها قرار دهید.



.انژکتور های مورد نظر برای شستشوی را روی ماسوره های انژکتور قرار دهید.



.ریل مناسب انژکتور ها را بر روی انژکتور هاقرار دهید.



.ریل نگهدارنده انژکتور ها را با استفاده از پیچ

فلکه ای نگهدارنده محکم کنید.





.یک سر شلنگ را به خروجی پمپ متصل کنید و سر دیگر آن را به اتصال کوپلینگ نری روی ریل وصل کنید.

از درست بودن اتصال ها مطمئن شوید.



.مواد انژکتور شوی ) مواد سبز( را با بازکردن درب باک در دستگاه بریزید.حجم مواد موجود را می توانید با استفاده از گیج موجود در سمت چپ دستگاه مشاهده کنید.







توجه: برای شستن انژکتور فقط و فقط از مواد

شستشوی انژکتور استفاده کنید تا آسیبی به

دستگاه و انژکتور ها وارد نشود.



توجه داشته باشید برای انجام کامل فراید شستشو باید 3 تا 4 لیتر مواد شوینده درمخزن دستگاه وجود داشته باشد.





.کلید پاور را در حالت خاموش (0) قرار دهید سپس کابل برق را متصل و به پریز برق وصل کنید.





. کلید پاور را در حالت روشن (1)قرار دهید.



مرحله ی دوم :



-1کابل انژکتور را به انژکتور شوی و انژکتور ها متصل کنید.

توجه: بعد از اتصال هر انژکتور می توانید از صفحه نمایش دستگاه مقاومت و ولتاژ انژکتور ها را خوانده و

از سلامت انژکتور ها اطمینان حاصل کنید.



-2بعد از مرحله ی یک میتوانید یکی از دو حالت زیر را

انجام دهید :



.3 گزینه >شستشو< را لمس کنید در صفحه ی شستشوی اتوماتیک گزینه

>شروع< را لمس کنید و تا اتمام فرایند شستشو شکیبا باشید





-4گزینه >بازگشت< را لمس کنید. گزینه >انژکتور< را انتخاب کنید.یکی از انواع

روش های شستشوی را انتتخاب کنید )برای دیدن سایر گزینه ها گزینه >بعدی<

را لمس کنید( سپس گزینه >شروع< را لمس کنید و تا پایان فرایند شکیبا باشید.



-5پس از اتمام شستشوی اتصالات انژکتور را باز کنید و انژکتور ها را جدا کنید.



کالیبره اهمی دستگاه:



برای کالیبره کردن دستگاه از یک انژکتور سالم با مقدار مقاومت مشخض

(برای مثال انژکتور پراید با مقاومت چهارده و نیم اهم( استفاده کنید.



  • کابل انژکتور را به دستگاه متصل کنید.



  • کابل رو به انژکتور متصل کنید تا صفحه مربوط به سالم یا ناسالم بودن انژکتور نمایش داده شود

کلیدهای UP و Down را همزمان با هم فشار دهید.

 مقدار درست مقاومت را وارد کنید)برای وارد کردن14.5باید عدد 145 را تایپ کنید) و تایید کنید

شتسشو با التراسونیک:

مرحله اول : حوض التراسونیک را به گیره نگهدارنده دستگاه متصل کنید و کابل آن رابه دستگاه متصل کنید.

مرحله ی دوم:

.1  مواد آبی را در حوض التراسونیک بریزید.



توجه: برای شستن در حوض التراسونیک فقط و فقط از مواد آبی استفاده کنید تا آسیبی به دستگاه و انژکتور ها وارد نشود.



  1. انژکتور ها را در صافی نگهدارنده قرار دهید.



.3 کابل انژکتور را به دستگاه و انژکتور ها متصل کنید.



  1. بعد از اتصال کابل به هر انژکتور میتوانید ولتاژ و مقاومت هر انژکتور را مشاهده کنید. سپس گزینه >بازگشت< را لمس کنید. از منو گزینه >التراسونیک< را

انتخاب کنید و یکی از روش های شستشو را انتخاب و دکمه >شروع< را لمس کنید. تا اتمام فرایند شکیبا باشید.



  1. پس از اتمام شستشو اتصالات را جدا کرده و انژکتور ها را بردارید.



تست عملگرها

در بخش تست عملگرها میتوان تست های زیر را انجام داد :



-1دمای آب



-2دریچه گاز معمولی



-3دریچه گاز برقی



-4کنیستر



-5سنسور اکسیژن



-6رله دوبل



-7انژکتور



-8دینام



-9باتری

-10استپر



تست دریچه گاز برقی:



  • کابل تست دریچه گاز را به دستگاه و دریچه گاز

برقی متصل کنید.



  • از منوی تست عملگرها گزینه ی دریچه گاز برقی را انتخاب کنید .



  • با وصل بودن کابل به دریچه گاز میتوانید ولتاژ سنسورهای یک و دو را مشاهده کنید.



  • با انتخاب گزینه >تست< عملیات تست دیچه گاز

آغاز می شود و می توانید تغییر زاویه دریچه گاز را

مشاهده کنید و از سلامت آن اطمینان حاصل کنید.



تست دریچه گاز معمولی:



  • کابل را به دریچه گاز معمولی متصل کنید)از کابل

دمای آب استفاد کنید(



  • از منوی تست عملگرها گزینه >دریچه گاز معمولی< را انتخاب کنید.





  • زاویه دریچه گاز را توسط ولوم دریچه گاز تغییر دهید و ولتاژ سیگنال تولید شده را از نمایشگر بررسی کنید

تست دمای آب:



  • کابل تست سنسور دما را به سنسور متصل کنید.



  • و سر دیگر آن را به دستگاه متصل کنید.



  • بسته به نوع سنسور گزینه مناسب را انتخاب کنید.



  • پس از اتصال سنسور دو گزینه ی >دو پین< و

> سه پین< را مشاهده خواهید کرد.

  • در نوع سنسور NTC هرچه دما بیشتر باشد میزان مقاومت کمتر و هرچه دما کمتر باشد میزان مقاومت بیشتر می شود.



  • در نوع سنسور PTC هرچه دما بیشتر باشد میزان مقاومت بیشتر و هرچه دما کمتر باشد میزان مقاومت کمتر می شود.



تست رله :



  • از منوی تست عملگرها گزینه ی >تست رله دوبل< را انتخاب کنید.



  • کابل تست رله دوبل را به دستگاه و سپس به رله دوبل متصل کنید.



  • گزینه >تست< را انتخاب کنید.



  • دستگاه نتیجه سلامت یا عدم سلامت رله را به شما اعلام خواهد کرد.

تست سنسور اکسیژن:



  • سنسورهای اکسیژن بسته به شرکت سازنده آن نوع کانکتور متفاوتی دارند که به راحتی قابل تشخیص است.کانکتور با چینش پایه های خطی ساژم وچینش پایه مربعی زیمنس است.





  • کانکتور را به دستگاه و سنسور متصل کنید دستگاه بطور خودکار سنسور را تشخیص می دهد و وارد منوی تست سنسور اکسیژن می شود.



  • نوع سنسور را از بین گزینه های سنسور ساژم و سنسورزیمنس انتخاب کنید.



  • هیتر سنسور شروع به گرم شدن کرده و سنسور فعال می شود.با نزدیک کردن سنسور به ظرف بنزین مقدار ولتاژ سنسور تغییر می کند.

تست کنیستر:



  • از منوی تست عملگرها گزینه >کنیستر< را انتخاب کنید.



  • کابل را به کنیستر و دستگاه متصل کنید )از یکی از

اتصالات کابل انژکتور استفاده کنید(.



  • گزینه >تست< را انتخاب کنید.

 کنیستر باز و بسته می شود و از طریق صدا و همچنین ولتاژ،جریان و آمپر کنیستر سالم بودن آن را بررسی کنید.

تست باتری و تست دینام:



  • وارد منوی تست عملگر ها شوید.

  • گزینه بعدی را انتخاب کنید تا گزینه مورد نظر را مشاهده کنید.



  • کابل OBD )ریستر یا عیب یاب( را به دستگاه و خودرو وصل کنید .



  • گزینه شروع تست را انتخاب کنید.



  • چراغ نور بالا را روشن کنید و استارت بزنید تا ماشین روشن شود.



  • نتیجه تست توسط دستگاه نمایش داده می شود.

تست انژکتور:



  • گزینه تست >انژکتور< را انتخاب کنید.



  • کابل انژکتور را به دستگاه و انژکتور ها متصل کنید.

  • با اتصال هر کابل به انژکتور وضعیت اتصال با دستگاه نمایش داده خواهد شد.

) رنگ سبز به معنی سلامت انژکتور و رنگ قرمز به معنی خرابی انژکتور می باشد(



  • با انتخاب هر انژکتور از روی نمایشگر میتوانید

ولتاژ و مقاومت آن را مشاهده کنید و از سلامت

انژکتور اطمینان حاصل کنید.



تست استپر:

 از منو تست عملگرها گزینه ی استپر را انتخاب کنید.

کابل استپر را به دستگاه و استپر متصل کنید.



سپس میتوانید با گزینه های



استپررا به صورت دستی و



با گزینه ی بصورت خودکار تست کنید و از سلامت آن اطمینان حاصل کنید.



 منوی تنظیمات دستگاه

ساعت:

برای تنظیم ساعت دستگاه از منوی تنظیمات دستگاه ، گزینه ساعت را انتخاب کنید.

با استفاده از صفحه کلید اعداد ساعت دستگاه را تنظیم کنید.

صدا:

جهت تنظیم صدا های دستگاه بعد از انتخاب منوی تنظیمات وارد منوی صدا شوید.

با استفاده از گزینه های موجود تنظیمات دلخواه خود

 را انجام دهید.

 تنظیمات رمز دستگاه:



فعال سازی رمز برای محدود کردن دسترسی به دستگاه مناسب است.



 در صورت فعال بودن رمز در هنگام روشن

شدن دستگاه یک بار وارد کردن الزامی خواهد بود.



برای فعال ساز گزینه فعال کردن رمز را انتخاب کنید.



 رمز 4 رقمی خود را باید در دو مرحله با دقت وارد کنید.



رمز دستگاه شما فعال شد.



درروشن شدن بعدی دستگاه مشاهده خواهید کرد که



دستگاه از شما رمز را درخواست خواهد کرد.



افزایش اعتبار )کانتر( دستگاه:

برای افزایش اعتبار دستگاه بعد از وارد شدن به منوی

تنظیمات گزینه اعتبار را انتخاب کنید .شماره ی نارنجی رنگ درج شده در بالای نمایشگر را به شماره ی

50002030405037

ارسال کنید و کد دیافتی را با زدن افزایش اعتبار وارد کنید.

 ریست  دستگاه ) بازگردانی به تنظیمات کارخانه  (

 برای بازنشانی تنظیمات کارخانه بعد از وارد شدن به

تنظیمات برای مشاهده ریست دستگاه گزینه بعدی را

لمس کنید.



و وارد منوی ریست دستگاه شوید



با زدن گزینه ادامه تنظیمات دستگاه شما به حالت اولیه



 باز خواهد گشت.

 گارانتی محصولات:

 جهت اطمینان خاطر مشتریان برای محصولات خود گارانتی سرویس رایگان در نظر گرفته است تا ضمن اطمینان خاطر بخشیدن

به مشتری های عزیز نقشی در ایجاد تجربه ی خوب استفاده از کالای ایرانی برای هموطنان داشته باشد و به نوعی باعث تشویق به استفاده و حمایت از کالای ایرانی شود.



روش ثبت گارانتی:



زمان شروع دوره گارانتی محصولات با شماره سریال دستگاه شما در آرشیواطلاعات شرکت ثبت می شود.

 و در مراجعه شما برای خدمات استفاده می گردد.



شرایط گارانتی:



  • خدمات گارانتی فقط برای تعمیر یا سرویس دستگاه بوده وشامل ارایه خدمات رایگان برای تعویض قطعات و دستمزد تعمیر می باشد. ایراداتی که ناشی از طراحی، قطعات مونتاژ شده

که در اثر استفاده نرمال از دستگاه در طول دوره گارانتی بروز می نماید شامل گارانتی است این خدمات در برگیرنده تعویض قطعه رایگان و اجرت تعمیر رایگان برای قطعات ولوازم غیر مصرفی می باشد .



  • هزینه ارسال دستگاه برای استفاده از خدمات گارانتی در شرکت و هزینه ایاب و ذهاب سرویس دستگاه در محل مغازه شما خارج از گارانتی است و به عهده ی خریدار است.



  • دستگاه هایی دارای گارانتی هستند که دارای دارای اعتبار مدت گارانتی باشند. بدیهی است جهت استفاده از خدمات گارانتی توجه به مدت زمان گارانتی ضروری است



  • خدمات گارانتی فقط توسط نماینده مورد تایید شرکت مجاز است و در صوت تعمیر وایجاد تغییر توسط افرادی غیر از نماینده های شرکت دستگاه از گارانتی خارج می گردد





  • ضمانت نامه در شرایط زیر قابل اجرا نیست:





الف : صدمات و ضایعات ناشی از ضربه ، سقوط ، حمل ونقل ، آتش و حرارت زیاد ، گرد وغبار شدید ، نوسانات برق ، رعد و برق و حوادث طبیعی.



ب : استفاده غلط از دستگاه یا مواردی خارج از سازگاری و استانداردهای تعیین شده برای دستگاه یا عمل نکردن به نکات ذکر شده در دفترچه

راهنمای دستگاه

دستگاه هایی که دستکاری شده و یا توسط اشخاصی به جز نمایندگان مورد تایید شرکت

الکتروصنعت دچار تغییر را تعویض یا تعمیر شوند.



د: استفاده از موادی غیر از مواد مخصوص شستشو تولید شده توسط شرکت یا استفاده

نادرست و برعکس از مواد شوینده) برای مثال استفاده از مواد سبز بجای مواد آبی برای

حوض التراسونیک و بلعکس

معرفی دستگاه:

امروزه در خودرو ها برای داشتن احتراق کامل تر در موتور خودرو و تولید آلودگی کمتر

از سیستم پاشش سوخت یا انژکتور  fuel injectionاستفاده می شود.این سیستم

شامل سوزن های پاشش سوخت میشود که هر 40 هزار کیلومتر نیاز به شستشوی دارد

که در صورت عدم رسیدگی به موقع باعث کاهش کارایی آن و در نتیحه کاهش بازده

موتور احتراقی خودرو می شود.





تمامی خدمات این سایت، حسب مورد دارای مجوزهای لازم از مراجع مربوطه می باشند و فعالیت های این سایت تابع قوانین و مقررات جمهوری اسلامی ایران است.
هرگونه استفاده از مطالب این سایت بدون اجازه مدیران آن غیر مجاز بوده و تبعات آن بسته به نوع تخلف، متوجه افراد خاطی خواهد بود.

Template Design:Dima Group
